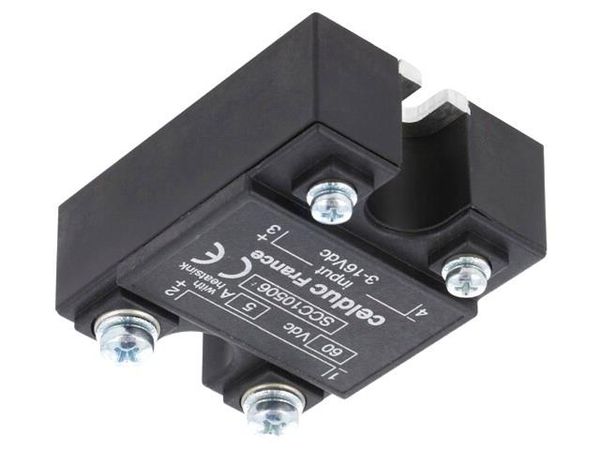

SCC10506

S/CONT/SCCxx506/D/16/03/2015 page 1 / 2 F/GB SCCxx506 DC control Relais statique : COURANT CONTINU DC 5A/60VDC output 15A/60VDC output Solid State Relay Sortie DC transistor bipolaire . Charges continus sur rseaux 12, 24 ou 48Vdc . Bipolar transistor DC output . DC loads on 12, 24 or 48 Vdc lines. Application typique/Typical application Caractristiques d entre / Input characteristics (20C) Types / Models DC OUTPUT Modles / References SCC10506 SCC20506 SCC21506 DC input DC input DC input Paramtre / Parameter Symbol Unit Plage de tension de commande (Uc) / Input voltage range (Uc) Uc 3-16 10-32 10-32 VDC Tension maximum de commande / Maximum control voltage Uc max 16 32 32 VDC Tension minimum de commande / Minimum control voltage Uc min 3 10 10 VDC Courant de fonctionnement/Operating current Ic 1 1 1 mADC Courant maximum de commande / Maximum control current Ic max 30 30 30 mADC Tension de relachement/Release voltage Uc off 0,8 0,8 0,8 VDC Rsistance interne / Input internal resistor Rc 470 2200 2200 Caractristiques d entre (20C) / Input characteristics (20C) Paramtre / Parameter Unit Temprature de stockage / Storage temperature - 40 /to +150 - 40 /to +150 - 40 /to +150 C Temprature de fonctionnement /Operating temperature -40 /to +80 -40 /to +80 -40 /to +80 C Tension d isolement entre-sortie / Input-output isolation voltage 2500 2500 2500 VRMS Capacit entre-sortie/ Input-output capacity 8 8 8 pF Poids/Weight 85 85 85 g Proud to serve you celduc All technical characteristics are subject to change without previous notice. Caractristiques sujettes modifications sans pravis. r e l a i sS/CONT/SCCxx506/D/16/03/2015 page 2 / 2 F/GB Caractristiques de sortie ( 20C) / Output characteristics (20C) Types / Models DC OUPUT SCC10506 SCC20506 SCC21506 Modles / References Continue / DC Continue / DC Continue / DC Unit Paramtre / Parameter VDC Tension nominale / Nominal voltage - - - Plage tension de fonctionnement / Operating range VDC 2 /to 60 2 /to 60 2 /to 60 Tension crte / Peak voltage 60 60 60 VDC Courant nominal (voir les caractristiques thermiques) / Nominal current (see thermal curves) 5 5 15 A Courant de surcharge accidentel admissible maximum (1 s) / Maximum accidental overload current (1 s) 10 10 30 APEAK Chute tension directe (In) / On state voltage drop (IN) 1,6 1,6 1,6 VDC Courant de fuite tat bloqu / Off state leakage current 1 1 1 mA Courant de charge minimum / Minimum load current 5 5 5 mA Temps de fermeture / Turn on time 200 200 200 s Temps d ouverture / Turn off time 800 800 800 s Frquence d utilisation / Operating frequency 0-500(DC) 0-500(DC) 0-500(DC) Hz dv/dt tat bloqu / Off state dv/dt 200 200 200 V/s Homologation / Approval Nous consulter /Consult us Fig.2 Caractristiques thermiques / thermal curves : Prcautions : Cautions : * Les relais semiconducteurs ne procurent pas d isolation gal- * Semiconductor relays don t provide any galvanic insulation vanique entre le rseau et la charge. between the load and the mains. * Sur charges inductives prvoir une diode de roue libre (ou * On inductive loads put a free-wheeling diode (or clamp ). crteur de surtension ). celduc www.celduc.com r e l a i s 5, Rue Ampre BP30004 42290 SORBIERS - FRANCE E-mail : celduc-relais celduc.com Fax +33 (0) 4 77 53 85 51 Service Commercial France Tl. : +33 (0) 4 77 53 90 20 Sales Dept.For Europe Tel. : +33 (0) 4 77 53 90 21 Sales Dept. Asia : Tl. +33 (0) 4 77 53 90 19
