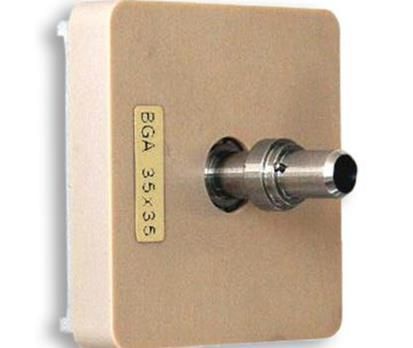

TECH INFO - BGA LTWERKZEUGE Alle MARTIN Heiluft-Ltwerkzeuge sind mit Hilfe modernster Infrarotmesstechnik entwickelt worden, mit dem Ziel, SMD-Bausteine mglichst schonend und effizient aufzuheizen. Auf Grund der optimierten Heiluftdsenstruktur der Ltwerkzeuge und der sehr effizienten Wrmekopplung wird eine sehr homogene Temperaturverteilung auf dem SMD erzeugt (bis 2C). Die Bausteine werden gleichmig erhitzt und schwimmen optimal auf der Leiterplatte ein. Durch die Heigastechnologie sind die Heizprozesse sehr reproduzierbar. Alle MARTIN Ltwerkzeuge haben eine standardisierte Schnittstelle zur Heiluftquelle und knnen in allen MARTIN REWORK Systemen eingesetzt werden. Eine groe Auswahl an Ltwerkzeugen fr alle Arten von SMD (BGA, SO, QFP, CSP, QFN) und Stecker (Industrie, Sockel, Mainboard) steht ab Lager zur Verfgung. Kundenspezifische Ltwerkzeuge (z.B. fr Abschirmbleche) sind auf Anfrage kurzfristig herstellbar. Standard Set Technische Daten LW40.1099 Ltwerkzeug Set BGA 7 Stck Homogenitt Bis zu 2C Kalibrierdokument auf Anfrage 1x LW fr BGA 15x15mm 1x LW fr BGA 23x23mm Material Schutzkappe : PEEK / Teflon 1x LW fr BGA 27x27mm Innerer Aufbau: Al + Stainless Steel 1x LW fr BGA 31x31mm 1x LW fr BGA 33x33mm Temperaturbereich: -20 bis 450C 1x LW fr BGA 35x35mm 1x LW fr BGA 37.5x37.5mm MARTIN GmbH Fon: +49 (0)8153 9329-30 Es gelten unsere allgem. Lieferbedingungen BGA SOLDER TOOLS-d Argelsrieder Feld 1b Fax.: +49 (0)8153 9329-39 Technische nderungen vorbehalten V 2013 07 25.docx 82234 Wessling / Germany Web: www.martin-smt.de BGA LTWERKZEUGE (Standard) Auswahl Standard Ltwerkzeuge und Ltwerkzeuge-Set frs 16.5 24.5 28.5 33.5 LW40.1099 Ltwerkzeug Set fr BGA 16.5 24.5 28.5 33.5 36.5 39 41.5 LW40.1099 1 Stck 7 Stck (15, 23, 27, 31, 35, 27.5, 40) 36.5 39 41.5 LW40.1099 LW40.1103 Ltwerkzeug Set fr BGA 4 1 Stck 4 Stck (15, 27, 35, 40) LW40.1103 LW40.1024 Ltwerkzeug fr BGA 15*15mm 1 Stck fr BGA196... 16.5 LW40.1024 LW40.1009 Ltwerkzeug fr BGA 23*23mm 1 Stck fr BGA169/256f... 24.5 LW40.1009 LW40.1011 Ltwerkzeug fr BGA 27*27mm 1 Stck fr BGA225... LW40.1011 LW40.1020 Ltwerkzeug BGA 31*31mm 1 Stck BGA329/529... 32.5 LW40.1020 LW40.1069 Ltwerkzeug fr BGA 33*33mm 1 Stck fr BGA... 34.5 LW40.1069 LW40.1015 Ltwerkzeug fr BGA 35*35mm 1 Stck fr BGA313/676... 36.5 LW40.1015 LW40.1016 Ltwerkzeug fr BGA 37.5*37.5mm 1 Stck 39 fr BGA313s/841... LW40.1016 LW40.1040 Ltwerkzeug fr BGA 40*40mm 1 Stck fr BGA596/900... 41.5 LW40.1040 LW40.1021 Ltwerkzeug fr BGA 42.5*42.5mm 1 Stck fr BGA540s/1024 44 LW40.1021 Ltwerkzeuge sind fr viele SMD Gren verfgbar Bitte kontaktieren sie MARTIN fr mehr Informationen. LW40.1097 Ltwerkzeug Set fr CSP/QFN 9 11 13 16 1 Stck fr CSP-Typen, 4 Stck (9,11, 13, 16) (length + 1.4 mm) LW01.0400 Ltwerkzeug Set fr SO (bleifrei) 9. 15 20 25 9. 15 20 25 1 Stck fr SO...SOL...TSOP, 4 Stck (9,15,20, 25) (length + 1.4 mm) (length + 1.4 mm) HT00.0119 Flux Creme bleifrei 18g 1 Stck 0506 MA, no clean, REL0, mit Pinsel HT00.0119 HT00.0062 Kapton-Tape 1 Stck 19mm*5,5m 9. 9 11 10 13 9. 12 16 10 15 12 15
