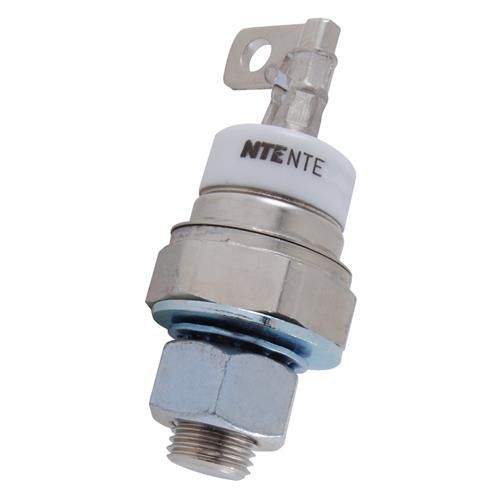

NTE5575, NTE5577, NTE5579 Silicon Controlled Rectifier (SCR) 125 Amp, TO83 Electrical Characteristics: Repetitive Peak Forward Blocking Voltage, V DRM NTE5575 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5577 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5579 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V Repetitive Peak Reverse Voltage, V RRM NTE5575 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5577 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5579 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V Non Repetitive Transient Peak Reverse Voltage, V RSM NTE5575 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300V NTE5577 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V NTE5579 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300V Maximum RMS OnState Current, I . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125A T(RMS) Maximum Average On State Current (+180 Conduction, T = +80C), I . . . . . . . . . . . . . . 70A C T(AV) Maximum Peak One Cycle, Non Repetitive Surge Current, I TSM 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400A 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500A 2 2 2 Maximum I t for Fusing (1.5ms), I t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7000A sec Peak On State Voltage (T = +25C, +180C Conduction, Rated I ), V . . . . . . . . . . . . . . . 2V C T(AV) TM Maximum Thermal Resistance, DC, Junction to Case, R . . . . . . . . . . . . . . . . . . . . . . . . . 0.3C/W JC Typical TurnOff Time (T = +125C), t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100s J q Rate ofRise of TurnedOn Current, di/dt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200A/s Operating Junction Temperature Range, T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 to +125C J Maximum Critical Rate ofRise of OffState Voltage, dv/dt (Exponential T = +125C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V/s J Maximum Required Gate Trigger Current, I GT T = 40C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mA J T = 25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125mA J Maximum Required Gate Trigger Voltage (T = +25C), V . . . . . . . . . . . . . . . . . . . . . . . . . . 200mV J GT Maximum Forward Voltage Drop (I = 500A, T = +25C). V . . . . . . . . . . . . . . . . . . . . . . . . . . 1.8V TM J F1.227 (31.18) Dia (Across Corners) .280 (7.11) .260 (6.6) Dia Max .650 (16.51) Max Cathode Gate .415 (10.55) 1.810 (45.97) 1.031 (26.18) Dia Max Max .500 (12.7) Max Anode .812 (20.6) 1/2 20 UNF (Terminal 3)
